Bezpečnostní spínače a nouzové zastavení pásu DUK

Bezpečnostní spínače vybočení dopravního pásu

Chraňte své dopravní pásy před poškozením

při jejich vychýlení z předepsané dráhy,

instalováním spínačů na konstrukci dopravníku.

Umísťují se zpravidla na koncích dopravníku za

násypkou a před přesypem

(u delších dopravníků i uprostřed).

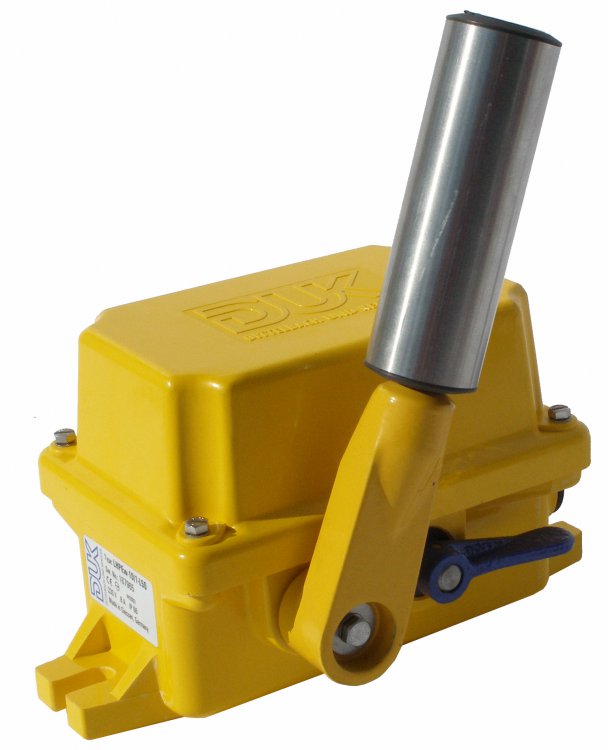

TYP LHPE-xx/x-L50

  • Až 4 spínače

  • Mžikové spínání

  • Přímé otevírání skříně

  • BMC kryt, volitelná litina

  • Plynule nastavitelná mezera mezi pásem a pákou

  • Krytí IP67

  • GOST-R certifikace (povinná certifikace v Rusku)

  • Oba typy krytu (LHPE a LHPM) mají ochranu IP67 (voda a prach)

  • Kontakty jsou vyrobeny ze stříbra, případně jsou potaženy zlatem. Každý mikrospínače je certifikován CDE a CCC.

  • Pro ruský trh jsou spínače s certifikátem GOST-R

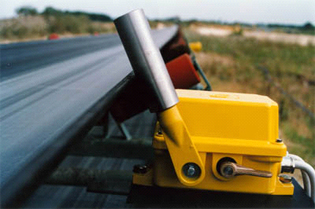

Spínače vybočení dopravního pásu se nasazují na pásových dopravnících, aby se minimalizovalo nebezpečí poškození nebo zničení pásu při jeho vychýlení.

Konstrukce těchto spínačů vybočení jsou navrženy pro těžký a náročný provoz. Kryt je vytvořen z kvalitního materiálu, nárazuvzdorného, silnostěnného a odolného vůči korozi  - polyester zesílený skelnou tkaninou (BMC), nebo z šedé litiny, stejně jako válečkové. Polyester je však méně křehký a tudíž odolnější vůči úderu. Záruku dlouhé životnosti, spolehlivosti a opětovné použitelnosti přebírají takové skryté detaily jako těsnící kroužky, které utěsňují všechny hřídele vedené ze skříňky, hřídele a šrouby z nerez oceli, šrouby krytu skříňky, atd.



V případě vychýlení pásu z jeho předpokládané dráhy působí okraj pásu na válcovou páku tohoto spínače a tlačí proti vratné síle vnitřní pružiny. V případě překročení bezpečného úhlu vybočení se sepnou NC kontakty. Spínače vybočení se mohou osadit moduly kontaktů A a B, které spínají ve dvou úhlech natočení. Při vychylovacím úhlu 15° následuje upozornění obsluhy a následné regulaci dopravovaného množství materiálu na dopravníku, ale dopravník nevypne. Pokud však vychylovací úhel dosáhne 25°, tak následuje okamžité vypnutí dopravníku. Podle četnosti sepnutí prvního kontaktu lze také vyhodnotit, kdy je nutný zásah strojní údržby pro seřízení dopravníku.









Stáhnout katalog >>>
